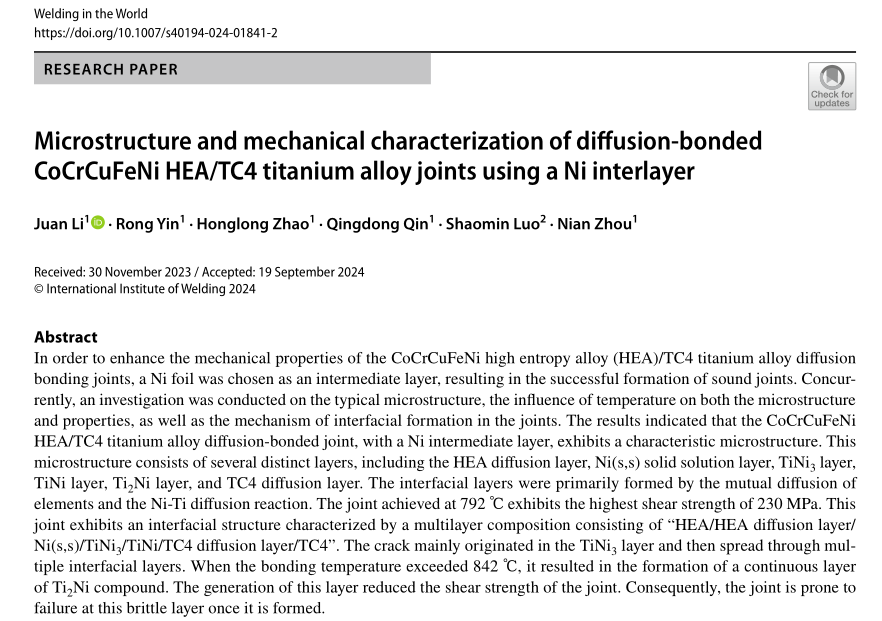

我校材料与能源工程学院老师李娟为第一作者，分析测试中心赵宏龙老师、材料与能源工程学院秦庆东教授为通讯作者，在国际知名学术期刊《welding in the world》(jcr二区，影响因子if=2.4)上发表题为《microstructure and mechanical characterization of diffusion‑bonded cocrcufeni hea/tc4 titanium alloy joints using a ni interlayer》研究论文，并被web of science数据库检索。
高熵合金（high entropy alloy，hea）因具有优异的强韧性、耐蚀性、抗氧化性等性能，极大地拓展了金属材料成分设计范围，有望在航空航天、能源器件等领域发挥重要作用。本研究以ni作为中间填充层，实现了cocrcufeni hea与tc4钛合金的高质量扩散焊，所得接头剪切强度达230 mpa。重点分析了温度对cocrcufeni hea/tc4扩散焊接头组织与性能的影响，揭示了界面反应机理，为高熵合金的工程化应用提供了支撑。

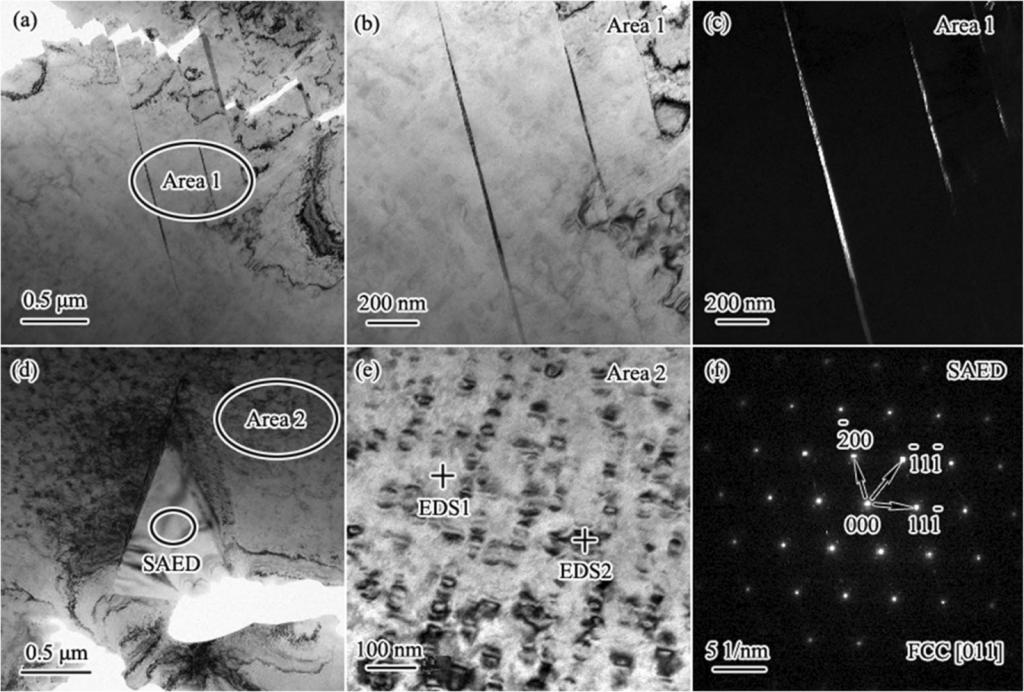

tem analysis of cocrcufeni hea after diffusion welding. a, d tem morphology of different areas. b, e enlarged bright field image of area 1 in (a) and area 2 in (d). c dark field image of (b). f saed of the marked area in (d)

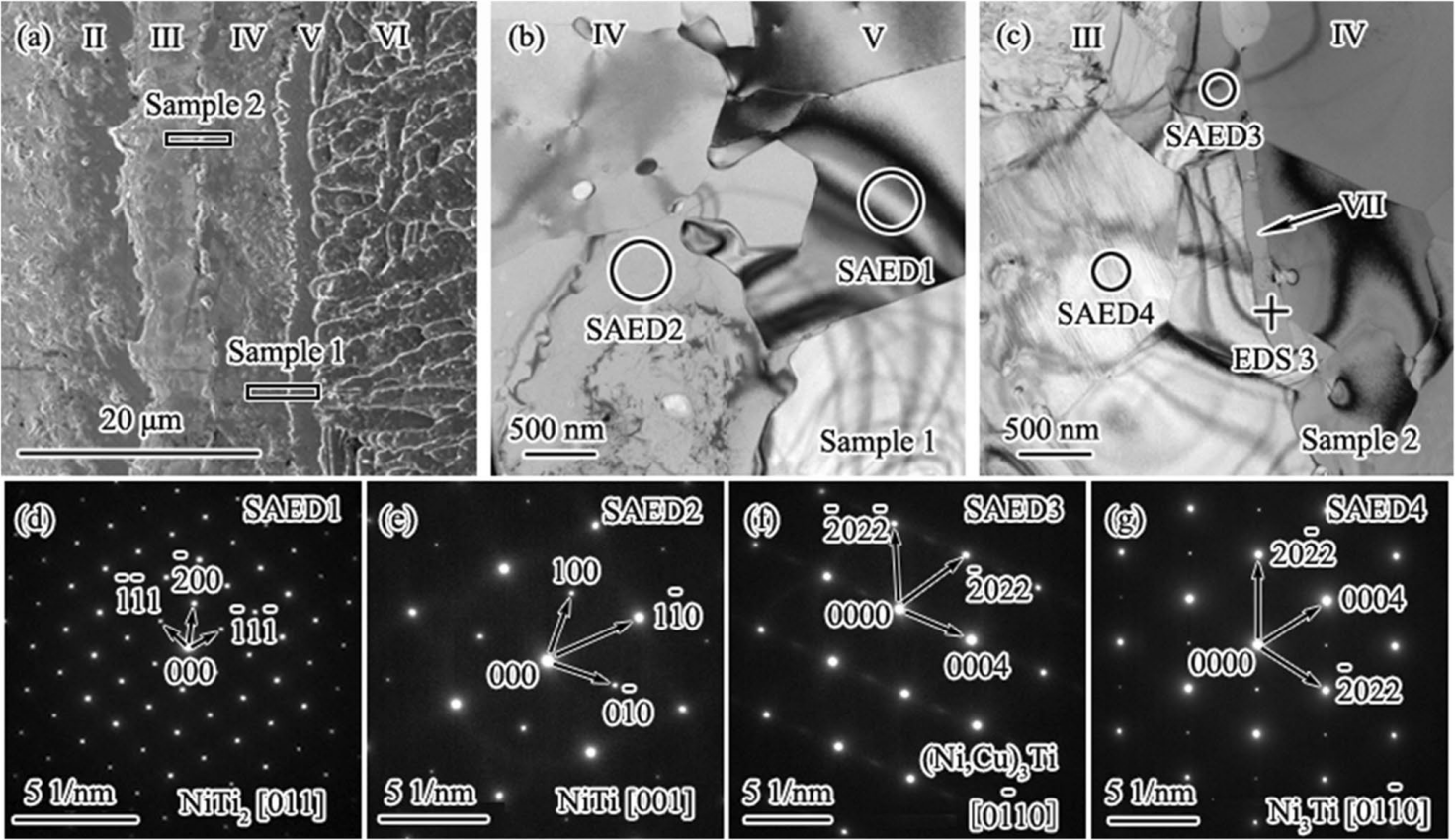

tem analysis of the interfacial compounds. asem image of the joint submitted for fib. b, ctem images of samples 1 and 2 (a). saed analysis of saed 1-4 (d-g) marked in (b, c)
该研究获得贵州省科技计划项目（黔科合基础-zk[2022]一般175）、贵州理工学院高层次人才启动项目（xjgc20190916）、贵州省高层次创新型人才项目（(2022) 011-1）、国家自然科学基金项目（51964011）、贵州省轻金属材料制备技术重点实验室项目（[2016]5104）、贵州省科学技术协会青年科技人才托举工程、贵州省教育厅自然科学研究项目（黔教基-(2022) 034、黔教基- (2023) 078)）的支持。
一审：姚楠
二审：巫敏
三审：李朋
